新浪微博
騰訊微博

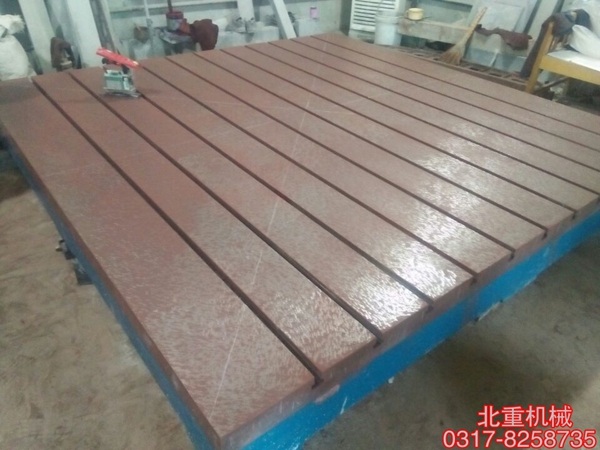

北重機械制造的鉚焊平臺設計工藝
焊接平臺廠家北重機械制造生產的鉚焊平臺的設計工藝, 鉚焊平臺鑄件的變形往往使鑄件精度降低，嚴重時可以使鑄件報廢，應予防止。因鉚焊平臺鑄件變形是由鑄造應力引起，減小和防止鑄造應力的辦法，是防止鑄件變形的有效措施。
減小鉚焊平臺鑄件變形的方法 鉚焊平臺變形時有發生，這是鑄造應力作用的結果。鑄件冷卻過程中產生的鑄造應力如超過合金在該溫度下的屈服強度，則產生殘留變形;如超過抗拉強度，則形成裂紋;如在彈性強度范圍內，就表現為殘留應力，則可能改變設計強度，甚至使鑄件在存放或使用過程中發生變形或開裂。
在制造鉚焊平臺的時候,注意以下環節可以避免鉚焊平臺發生變形:
一、合理地設計鉚焊平臺鑄件的結構 鑄件的形狀愈復雜，各部分壁厚相差愈大，冷卻時溫度愈不均勻，鑄造應力愈大。因此，在設計鑄件時應盡量使鑄件形狀簡單、對稱、壁厚均勻。
二、鉚焊平臺鑄件采用同時凝固的工藝 所謂同時凝固是指采取一些工藝措施，使鑄件各部分溫差很小，幾乎同時進行凝固。因各部分溫差小，不易產生熱應力和熱裂，鑄件變形小。設法改善鑄型、型芯的退讓性，合理設置澆冒口等。同時凝固的示意圖，該工藝是在工件厚壁處加冷鐵，冒口設薄壁處。
三、鉚焊平臺鑄件時效處理是消除鑄造應力的有效措施。 時效分自然時效、熱時效和共振時效等。所謂自然時效，是將鑄件置于露天場地半年以上，讓其內應力消除。熱時效（人工時效）又稱去應力退火，是將鑄件加熱到550－650℃，保溫2－4h，隨爐冷卻至150－200T，然后出爐。共振法是將鑄件在其共振頻率下震動10－60ndn，以消除鑄件中的殘留應力。
北重機械制造公司還生產鑄鐵焊接平臺,焊接平臺,三維焊接平臺,三維柔性焊接平臺,電機試驗平臺,T型槽平臺,裝配平臺,鑄鐵平臺,試驗鐵底板如果您感興趣煩請聯系：0317-8258735
